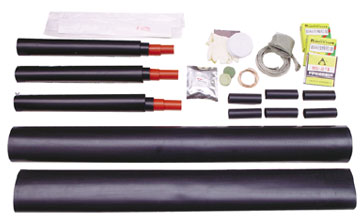

10KV热缩中间
10kv 热缩型电缆附件 辐射交联热缩型电缆附件，是国内电缆行业中的最新产品。具有体积小、重量轻、性能可靠、适应性强、安装简便和价格便宜等特点。适用于各种电力电缆（交联电缆、塑料电缆和油浸电缆）的户内、户外终端、中间连接以及通信电缆连接、绝缘和各个领域的输配电工程。 　　6/10kv 热缩型电缆附件 dlfj-2产品广泛运用于电力、石油化工、冶金、铁路、港口和建筑等领域。 特点： 　　(1)重量轻、运行可靠、安装方便 　　(2)收缩快、不开裂 　　(3)交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开，全电缆预度更加合理 　　(4) 交联电缆热缩型中间连接新工艺（三道密封工艺）。电缆中间接头故障许多是因为密封不好造成的，率先采用新工艺（三道密封工艺），使电缆运行起来更加安全可靠。所谓三道密封即外户层密封，内户层密封，再加内绝缘管两端的密封 温度指导：-50℃→+70℃温度条件下长期使用。 产品规格： 　　(1)产品主要分类为户内终端、户外终端、中间连接、油浸户外终端、油浸户外终端和油浸中间连接； 　　(2)产品主要为三芯； 　　(3)产品型号10-16mm2至300-400mm2。 10kv电缆附件产品规格表： 规格型号 名 称 适合电缆mm2 规格型号 名 称 适合电缆mm2 NSY-10/1×1 3.6/6kv-8.7/15kv单芯交联电缆  热缩型户内终端 25-50mm2 NSZ-10/1×1 3.6/6kv-8.7/15kv单芯油浸电缆  热缩型户内终端 25-50mm2 NSY-10/1×2 70-120 mm2 NSZ-10/1×2 70-120 mm2 NSY-10/1×3 150-240 mm2 NSZ-10/1×3 150-240 mm2 NSY-10/1×4 300-400 mm2 NSZ-10/1×4 300-400 mm2 NSY-10/3×1 3.6/6kv-8.7/15kv三芯交联电缆  热缩型户内终端 25-50mm2 NSZ-10/3×1 3.6/6kv-8.7/15kv三芯油浸电缆  热缩型户内终端 25-50mm2 NSY-10/3×2 70-120 mm2 NSZ-10/3×2 70-120 mm2 NSY-10/3×3 150-240 mm2 NSZ-10/3×3 150-240 mm2 NSY-10/3×4 300-400 mm2 NSZ-10/3×4 300-400 mm2 WLY-10/1×1 3.6/6kv-8.7/15kv单芯交联电缆  热缩型户外终端 25-50mm2 WSZ-10/1×1 3.6/6kv-8.7/15kv单芯油浸电缆  热缩型户外终端 25-50mm2 WLY-10/1×2 70-120 mm2 WSZ-10/1×2 70-120 mm2 WLY-10/1×3 150-240 mm2 WSZ-10/1×3 150-240 mm2 WLY-10/1×4 300-400 mm2 WSZ-10/1×4 300-400 mm2 WLY-10/3×1 3.6/6kv-8.7/15kv三芯交联电缆  热缩型户外终端 25-50mm2 WSZ-10/3×1 3.6/6kv-8.7/15kv三芯油浸电缆  热缩型户外终端 25-50mm2 WLY-10/3×2 70-120 mm2 WSZ-10/3×2 70-120 mm2 WLY-10/3×3 150-240 mm2 WSZ-10/3×3 150-240 mm2 WLY-10/3×4 300-400 mm2 WSZ-10/3×4 300-400 mm2 JLY-10/1×1 3.6/6kv-8.7/15kv单芯交联电缆  热缩型中间连接 25-50mm2 JSZ-10/1×1 3.6/6kv-8.7/15kv单芯油浸电缆  热缩型中间连接 25-50mm2 JLY-10/1×2 70-120 mm2 JSZ-10/1×2 70-120 mm2 JLY-10/1×3 150-240 mm2 JSZ-10/1×3 150-240 mm2 JLY-10/1×4 300-400 mm2 JSZ-10/1×4 300-400 mm2 JLY-10/3×1 3.6/6kv-8.7/15kv三芯交联电缆  热缩型中间连接 25-50mm2 JSZ-10/3×1 3.6/6kv-8.7/15kv三芯油浸电缆  热缩型中间连接 25-50mm2 JLY-10/3×2 70-120 mm2 JSZ-10/3×2 70-120 mm2 JLY-10/3×3 150-240 mm2 JSZ-10/3×3 150-240 mm2 JLY-10/3×4 300-400 mm2 JSZ-10/3×4 300-400 mm2 注明：本产品设计按照标准JB8144、IEC60502、GB12706 10kv热缩型电力电缆附件技术参数 property测试项目 test method 测试方法 result 测试结果 ac withstand for 1min under rain1min 工频电压（湿态） 45kv不闪络、不击穿 45kv，1min，湿态下组合试样未闪络和击穿 heating cycles voltage test 负荷循环试验 导体加热至90-95℃，每一循环为8h，其中加热5h，冷却3h，共三次循环 按标准要求完成三次负荷循环试验 impulse voltage withstand test 冲击电压试验 105kv，正负极性各10次不闪络，不击穿 105kv正负极性各10次，组合试样未闪络和击穿 dc negative polarity voltage withstand for 15min 52kv不闪络，不击穿 52kv，15min，组合试样未闪络和击穿
